Одним из важных элементов в системе зарядки автомобиля ВАЗ 2114 является генератор. Он отвечает за преобразование механической энергии двигателя в электрическую, чтобы заряжать аккумулятор и поддерживать работу электроприборов автомобиля. При этом генератор ВАЗ 2114 соединен с другими элементами с помощью проводов.
Вторым важным проводом от генератора ВАЗ 2114 является провод L. Он используется для контроля работы генератора, а также для включения и выключения индикатора зарядки на приборной панели. Обычно этот провод имеет тонкую жгутовую конструкцию и может быть окрашен в зеленый цвет.
Место подключения проводов от генератора ВАЗ 2114
При подключении проводов от генератора ВАЗ 2114 необходимо точно знать место, куда они должны быть подключены. Это очень важно для правильной работы электрооборудования автомобиля.

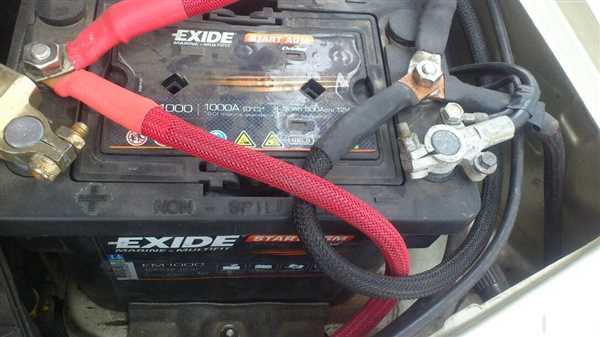

Основные провода, которые выходят от генератора ВАЗ 2114, подключаются к аккумулятору автомобиля. Для этого на аккумуляторе есть соответствующие клеммы, обозначенные + и -.
Провод с красной оболочкой, являющийся положительным проводом, соединяется с клеммой + на аккумуляторе. Провод с черной оболочкой, являющийся отрицательным проводом, соединяется с клеммой — на аккумуляторе. Это обеспечивает правильное подключение генератора к электрической системе автомобиля и обеспечивает его правильную работу.
Ниже приведена таблица с подробными указаниями о подключении проводов от генератора ВАЗ 2114:
| Цвет провода | Назначение | Место подключения |
|---|---|---|
| Красный | Положительное напряжение | Клемма + на аккумуляторе |
| Черный | Отрицательное напряжение | Клемма — на аккумуляторе |
Расположение проводов от генератора ВАЗ 2114
При подключении генератора на ВАЗ 2114, необходимо знать расположение проводов для правильного подключения.
Провода от генератора ВАЗ 2114 обычно расположены в двигательном отсеке, неподалеку от двигателя и аккумулятора. Они идут от генератора и подключаются к различным элементам электрической системы автомобиля.
Основные провода от генератора включают:
1. Провод B+
Этот провод, обычно красного цвета, является главным проводом от генератора и подключается к положительной клемме аккумулятора. Он отвечает за подачу заряда от генератора на аккумулятор, а также обеспечивает питание различным электрическим устройствам автомобиля во время работы двигателя.
2. Провод D+
Этот провод, обычно белого цвета, подключается к контрольному световому индикатору заряда на приборной панели. Он отображает работу генератора и несет информацию о заряде аккумулятора. Если индикатор показывает неработающий генератор или низкий заряд аккумулятора, возможно, провод D+ не подключен или поврежден.
Расположение этих проводов может незначительно различаться в зависимости от конкретной модели ВАЗ 2114 и генератора. В случае сомнений или проблем с подключением, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к квалифицированному автомеханику для консультации.
Регулярная проверка состояния и правильное подключение проводов от генератора ВАЗ 2114 помогут поддерживать стабильную работу электрической системы автомобиля и продлить срок службы аккумулятора.
Место подключения провода аккумулятора к генератору ВАЗ 2114
При подключении провода аккумулятора к генератору ВАЗ 2114 необходимо учитывать его расположение и правильность подключения. Как правило, генератор установлен на моторном отсеке автомобиля, на передней стороне двигателя.
Для подключения провода аккумулятора к генератору ВАЗ 2114 следует выполнить следующие шаги:
- Перед началом работ убедитесь, что автомобиль выключен и ключ зажигания удален.
- Откройте капот автомобиля и установите его в надежной фиксации.
- Найдите аккумулятор и генератор ВАЗ 2114 в моторном отсеке.
- Проинспектируйте провода, идущие от аккумулятора к генератору.
Обычно провод от аккумулятора к генератору расположен на нижней стороне двигателя и имеет красный цвет прокладки. Он подключается к соответствующим клеммам на генераторе и аккумуляторе.
Внимательно осмотрите клеммы провода и убедитесь в их исправности. Если вы замечаете признаки повреждения или окисления, рекомендуется заменить провод или проконтролировать его состояние.
Осуществите аккуратное подключение провода к клемме генератора и аккумулятору, убедившись в надежности контакта. Затяните гайки или крепежные устройства, чтобы обеспечить надежное соединение, но не перетягивайте их слишком сильно, чтобы не повредить провод.
После подключения провода аккумулятора к генератору ВАЗ 2114 проведите проверку работоспособности автомобиля. Заведите двигатель и убедитесь, что индикатор зарядки генератора показывает нормальное значение.
Подключение провода сигнализации к генератору ВАЗ 2114
При подключении провода сигнализации к генератору ВАЗ 2114, необходимо следовать определенной последовательности действий, чтобы обеспечить правильное функционирование системы и избежать возможных повреждений.
Перед началом установки провода сигнализации, убедитесь, что питание автомобиля выключено и аккумулятор отключен.
1. Определите место на генераторе, где будет подключаться провод сигнализации. Обычно это обозначается маркировкой SENS или L.
2. С помощью отвертки или ключа отверните клемму, на которую будет установлен провод сигнализации. Будьте осторожны, чтобы не повредить клемму или провода.
3. Подключите провод сигнализации к соответствующей клемме генератора. Удостоверьтесь, что провод надежно закреплен и не имеет видимых повреждений.
4. Закрепите провод сигнализации в месте, чтобы избежать его повреждения или попадания вращающихся деталей автомобиля.
5. Подключите аккумулятор и включите питание автомобиля.
Обратите внимание, что подключение провода сигнализации к генератору ВАЗ 2114 может различаться в зависимости от модели и конкретной сигнализации, установленной на автомобиле. В случае сомнений или необходимости получения более подробной информации, рекомендуется обратиться к руководству по эксплуатации автомобиля или к специалисту.
Подключение провода реле генератора к генератору ВАЗ 2114
Для подключения провода реле генератора к генератору необходимо выполнить следующие шаги:
1. Отключение аккумуляторной батареи
Перед началом работ необходимо отключить аккумуляторную батарею, чтобы исключить возможность короткого замыкания и повреждения электрооборудования автомобиля.
2. Определение места подключения
На генераторе ВАЗ 2114 найдите место для подключения провода реле генератора. Обычно это контакт G или D+ на корпусе генератора.
3. Подключение провода реле генератора
Соедините конец провода реле генератора с местом подключения на генераторе. При необходимости используйте клемму или зажим для надежной фиксации провода. Убедитесь, что соединение плотное и надежное.
После завершения этих шагов провод реле генератора должен быть правильно подключен к генератору ВАЗ 2114. Убедитесь в надежности соединений и отсутствии повреждений провода. В случае необходимости замените провод или обратитесь к специалисту.
Подключение провода индикатора генератора к генератору ВАЗ 2114
При подключении провода индикатора генератора к генератору ВАЗ 2114 важно соблюдать правильную последовательность действий и обратить внимание на расположение проводов.
В соответствии с инструкцией производителя, провод индикатора генератора должен быть подключен к клемме L на генераторе.
Для подключения провода индикатора генератора следует:
- Отсоединить провод от клеммы L на генераторе.
- Подключить провод индикатора генератора к клемме L на генераторе.
- Отрегулировать натяжение провода таким образом, чтобы он был надежно закреплен, но без излишнего напряжения.
- Убедиться, что провод индикатора генератора не перекрывает другие провода и не находится в зоне возможного повреждения.
Правильное подключение провода индикатора генератора к генератору обеспечивает правильную работу системы зарядки и позволяет оперативно контролировать работу генератора ВАЗ 2114.
Подключение провода зарядного тока к генератору ВАЗ 2114
При подключении провода зарядного тока к генератору ВАЗ 2114 необходимо соблюдать определенные правила и последовательность действий. Это позволит избежать возникновения неисправностей и обеспечит надежное функционирование автомобиля.
Провод зарядного тока предназначен для подключения генератора к аккумуляторной батарее и обеспечивает зарядку последней. Подключение провода осуществляется через клеммы генератора и аккумулятора.
Прежде чем приступить к подключению провода, необходимо убедиться в выключенном зажигании автомобиля. Затем следует отсоединить клеммы аккумулятора. Начинайте с отсоединения отрицательной клеммы, а затем – положительной. Это позволит предотвратить короткое замыкание и случайную активацию системы.
Подключение провода зарядного тока начинается с подключения положительной клеммы генератора к положительной клемме аккумулятора. На генераторе положительная клемма обычно отличается по цвету или имеет отметку +. Проверьте соответствие клемм генератора и аккумулятора, чтобы избежать ошибок при подключении.
После подключения положительной клеммы следует подключить отрицательную клемму генератора к отрицательной клемме аккумулятора. В результате должна образоваться электрическая цепь, через которую будет осуществляться зарядка аккумуляторной батареи.
После того, как провод зарядного тока подключен к генератору ВАЗ 2114, убедитесь в надежности и неподвижности подключения. Проверьте положительную и отрицательную клеммы, убедившись в их плотном прилегании к соответствующим клеммам аккумулятора и генератора.
Выполнив все указанные действия, можно закрепить провод зарядного тока, обеспечив его безопасное использование. При этом следует учитывать, что применение неисправного или некачественного провода может стать причиной неисправности генератора или аккумулятора. В случае обнаружения каких-либо проблем, рекомендуется обратиться к специалисту для проведения диагностики и устранения неисправностей.

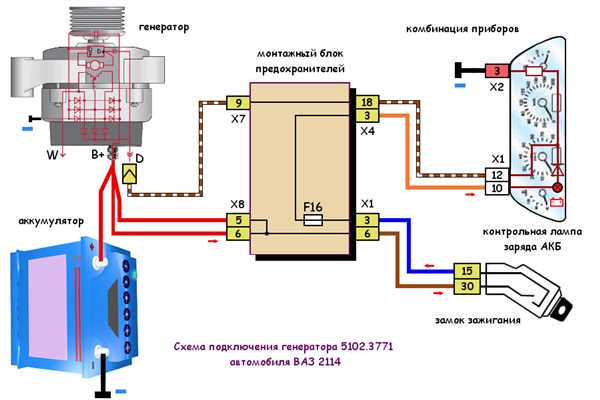

Подключение проводов от регулятора напряжения генератора ВАЗ 2114
При подключении проводов от регулятора напряжения генератора ВАЗ 2114 необходимо соблюдать определенные правила и последовательность действий, чтобы избежать возникновения неполадок и повреждений в системе зарядки автомобиля. Регулятор напряжения отвечает за поддержание стабильного напряжения на аккумуляторе, что позволяет обеспечить нормальную работу всех электрооборудования автомобиля.
Правильный порядок подключения проводов:
1. Подключите провод от клеммы B регулятора напряжения генератора ВАЗ 2114 к положительной клемме аккумулятора.
2. Подсоедините провод от клеммы D регулятора напряжения генератора ВАЗ 2114 к генератору.
3. Подключите провод от клеммы L регулятора напряжения генератора ВАЗ 2114 к контрольной лампе зарядки.
Проверка правильного подключения проводов:
После подключения проводов от регулятора напряжения генератора ВАЗ 2114 следует проверить корректность работы системы зарядки. Включите зажигание автомобиля и проверьте, что контрольная лампа зарядки загорается на несколько секунд и затем гаснет. Это свидетельствует о правильной работе регулятора напряжения и генератора.
Кроме того, оцените работу других электрооборудования автомобиля, таких как фары и стеклоочистители. Если они функционируют без перебоев и при нормальной яркости, значит, подключение проводов от регулятора напряжения произведено правильно.
Соблюдая правильный порядок подключения проводов и проверяя их работоспособность, вы обеспечите надежную работу системы зарядки автомобиля и предотвратите возможные поломки и повреждения. При возникновении сомнений или сложностей в подключении проводов рекомендуется обратиться к специалисту.
Подключение провода регулятора напряжения к генератору ВАЗ 2114
Для подключения провода регулятора напряжения к генератору ВАЗ 2114 необходимо выполнить следующие шаги:
- Найдите генератор, расположенный рядом с двигателем автомобиля. Регулятор напряжения представляет собой небольшое устройство с проводами и соединяется с генератором при помощи разъема.
- Присоедините провод регулятора напряжения к соответствующему разъему на генераторе. Обычно это разъем с маркировкой F или FR. Убедитесь, что провод надежно зафиксирован в разъеме.
- Проверьте, что все остальные провода генератора также надежно подключены. Проверьте их целостность и отсутствие коррозии.
После выполнения этих шагов провод регулятора напряжения будет правильно подключен к генератору ВАЗ 2114. Рекомендуется также проверить работоспособность системы зарядки автомобиля, особенно после подключения нового провода.
Подключение провода аккумулятора к регулятору напряжения генератора ВАЗ 2114
В генераторе ВАЗ 2114 провода от аккумулятора должны быть подключены к регулятору напряжения. Это важный шаг, так как он обеспечивает правильное питание генератора и заряд аккумулятора.
Для подключения провода аккумулятора к регулятору напряжения генератора ВАЗ 2114 следуйте следующим инструкциям:
Шаг 1:
Найдите регулятор напряжения генератора ВАЗ 2114. Он обычно находится в непосредственной близости от самого генератора, на передней стороне двигателя. Регулятор имеет отверстия для подключения проводов.
Шаг 2:
Разъедините аккумулятор от системы питания автомобиля. Это важно для предотвращения возможности короткого замыкания и других несчастных случаев.
Шаг 3:
Проведите провод от плюсового клеммного исполнительного устройства аккумулятора (обычно его цвет – красный) к входному контакту регулятора напряжения. Обычно этот контакт имеет пометку «B+» или «30». Устанавливайте провод в соответствии с его длиной и формой маршрута.
Шаг 4:
Закрепите провод на регуляторе напряжения с помощью гайки или клампа. Убедитесь, что провод надёжно прикреплен к контакту с помощью подходящего затягивания и защелкивания элементов крепления.
Шаг 5:
Подключите аккумулятор к системе питания автомобиля, соответствующим образом подключив провода. Убедитесь, что клеммы аккумулятора плотно прикреплены и надёжно защищены от короткого замыкания или других проблем.
Важно: При работе с проводами и аккумулятором следуйте надлежащим инструкциям и правилам безопасности. Если вы не уверены в своих навыках, обратитесь к специалисту или к автомастерской для получения профессиональной помощи.
Теперь вы знаете, как правильно подключить провод аккумулятора к регулятору напряжения генератора ВАЗ 2114. Правильное подключение проводов обеспечит стабильную работу генератора и сохранит нормальный уровень заряда аккумулятора. Удачи вам!
Подключение провода индикатора зарядки к регулятору напряжения генератора ВАЗ 2114
Провод индикатора зарядки генератора ВАЗ 2114 соединяется с регулятором напряжения, который находится рядом с генератором. Провод индикатора зарядки обычно окрашен в желтый цвет для легкого определения.
Для подключения провода необходимо следовать следующим шагам:
- Отсоедините отрицательный клеммный зажим аккумулятора, чтобы избежать возможности короткого замыкания.
- Найдите регулятор напряжения, который находится рядом с генератором и имеет несколько разъемов.
- Найдите разъем, в котором есть пустой контакт для подключения провода индикатора зарядки.
- С помощью отвертки поднимите фиксатор на разъеме и вставьте провод индикатора зарядки в пустой контакт.
- Убедитесь, что провод надежно закреплен и фиксатор на разъеме вернулся в исходное положение.
- При необходимости проверьте подсоединение других проводов к регулятору напряжения и убедитесь, что они надежно закреплены.
- Подсоедините отрицательный клеммный зажим аккумулятора.
После выполнения этих шагов провод индикатора зарядки будет правильно подключен к регулятору напряжения генератора ВАЗ 2114. Перед использованием рекомендуется проверить работу индикатора зарядки, чтобы убедиться в правильной работе генератора.
Подключение провода индикатора превышения зарядки к регулятору напряжения генератора ВАЗ 2114
В генераторе ВАЗ 2114 есть специальный провод, который соединяет индикатор превышения зарядки с регулятором напряжения. Этот провод играет важную роль в контроле зарядки аккумуляторной батареи автомобиля и защите ее от перегрузки.
Подключение провода индикатора превышения зарядки осуществляется через соответствующие контакты на регуляторе напряжения генератора. Для этого необходимо выполнить следующие шаги:
- Отсоедините отрицательный полюс аккумуляторной батареи, чтобы избежать случайного короткого замыкания.
- Найдите регулятор напряжения генератора. Обычно он располагается рядом с самим генератором в передней части автомобиля.
- Внимательно изучите разъемы на регуляторе напряжения. Найдите контакт, обозначенный как IND или IG. Это контакт, к которому необходимо подключить провод индикатора превышения зарядки.
- Соедините провод индикатора превышения зарядки с контактом IND или IG на регуляторе напряжения. Чтобы обеспечить надежное соединение, рекомендуется использовать специальные соединительные клипсы или зажимы.
- Проверьте правильность подключения, убедившись, что провод индикатора прочно закреплен и надежно соединен с контактом на регуляторе напряжения.
- Подключите отрицательный полюс аккумуляторной батареи обратно.
После выполнения всех вышеописанных шагов, провод индикатора превышения зарядки будет готов к работе. Он будет передавать сигнал о превышении зарядки аккумулятора на индикаторную панель автомобиля, что позволит своевременно принять меры и избежать возможных поломок.
Место подключения провода реле генератора к регулятору напряжения генератора ВАЗ 2114
Провод реле генератора необходимо подключить к регулятору напряжения генератора ВАЗ 2114. Для этого потребуется открыть капот автомобиля и найти соответствующие компоненты.
Реле генератора обычно расположено возле самого генератора. Провод от реле генератора должен быть подключен к соответствующему разъему регулятора напряжения.
Регулятор напряжения генератора ВАЗ 2114 находится на задней части генератора. Разъем, к которому подключается провод реле генератора, обозначен символом L.
| Символ | Описание |
|---|---|
| L | Разъем для подключения провода реле генератора |
Подключение провода реле генератора к регулятору напряжения необходимо выполнить согласно инструкции производителя или руководству по ремонту и эксплуатации автомобиля ВАЗ 2114.
