Как работает и как отрегулировать тормозную систему ВАЗ 2106 — подробная схема и инструкция

Тормозная система ВАЗ 2106 — одна из важнейших составляющих безопасности автомобиля. Она отвечает за остановку и удержание автомобиля на месте, а также за его управляемость во время торможения. Правильное функционирование тормозной системы обеспечивается не только качественными деталями, но и правильной схемой действия.

Схема тормозной системы ВАЗ 2106 состоит из нескольких элементов. Главным элементом является главный цилиндр, который преобразует давление на педаль тормоза в гидравлическое давление, которое передается по трубкам и шлангам к исполнительным механизмам — тормозным суппортам и тормозным барабанам. Используется двухконтурная гидравлическая система, что позволяет обеспечить работоспособность системы при поломке одного из ее контуров.

Тормозные колодки и тормозные диски отвечают за прекращение движения автомобиля. Для обеспечения достаточной силы торможения на ВАЗ 2106 установлены дисковые тормоза на передних колесах и барабанные тормоза на задних колесах. При нажатии на педаль тормоза, гидравлическое давление передается к тормозным суппортам и тормозным барабанам, где давление преобразуется в силу нажатия тормозных колодок на тормозные диски и тормозные барабаны. Таким образом, происходит замедление вращения колес и остановка автомобиля.

Тормозная система ВАЗ 2106 также включает в себя другие важные компоненты, такие как педаль тормоза, тормозные шланги, регулирующие и компенсирующие клапаны, приводы тормозов и др. Все они тесно взаимодействуют между собой, обеспечивая максимальную эффективность и надежность тормозной системы.

Работа тормозной системы

Тормозная система автомобиля ВАЗ 2106 предназначена для остановки, удержания и управляемого замедления движения. Она состоит из нескольких основных компонентов, таких как главный тормозной цилиндр, тормозные механизмы колес, тормозные трубки, гидравлические шланги и другие.

Принцип работы тормозной системы основывается на преобразовании механической энергии, передаваемой педали тормоза, в гидравлическую энергию. При нажатии на педаль тормоза осуществляется передача силы от водителя к главному тормозному цилиндру. Главный тормозной цилиндр через тормозные трубки передает гидравлическое давление тормозным механизмам на колесах.

Тормозными механизмами обычно служат дисковые тормоза на передних колесах и барабанные тормоза на задних колесах. При подаче гидравлического давления тормозные колодки сжимаются либо к диску, либо к барабану. Это вызывает трение и замедление вращения колес, что позволяет остановить или замедлить движение автомобиля.

Для управления замедлением движения на задние колеса автомобиля ВАЗ 2106 дополнительно установлен регулятор силы торможения, который позволяет изменять силу нажатия на задние тормоза в зависимости от условий дороги и загрузки автомобиля. Также для обеспечения безопасности при длительном стоянии на склоне автомобиль оснащен педалью ручного тормоза, которая дополнительно фиксирует автомобиль против случайного откатывания.

В работе тормозной системы очень важным элементом является тормозная жидкость, которая передает гидравлическое давление от главного тормозного цилиндра к тормозным механизмам колес. Тормозная жидкость должна быть высокого качества и периодически меняться, чтобы предотвратить возможность возникновения воздушных пробок в системе и сохранить надлежащую работу тормозов.

Основные компоненты тормозной системы

Тормозная система автомобиля ВАЗ 2106 состоит из нескольких основных компонентов, которые выполняют ключевые функции:

1. Главный тормозной цилиндр

Главный тормозной цилиндр является главным элементом системы, отвечающим за передачу усилия в тормозные колодки. Он преобразует механическое давление, создаваемое педалью тормоза, в гидравлическое давление, которое передается по тормозным трубкам к колесам.

2. Тормозные колодки

Тормозные колодки являются элементом, непосредственно соприкасающимся с тормозными дисками или барабанами. Они прижимаются к поверхности диска или барабана в результате действия гидравлического или механического усилия и обеспечивают замедление автомобиля.

3. Тормозные диски и барабаны

Тормозные диски и барабаны являются основными элементами, с которыми соприкасаются тормозные колодки. Они осуществляют преобразование кинетической энергии, возникающей при движении автомобиля, в тепловую энергию при торможении. Диски и барабаны должны быть в хорошем состоянии, чтобы обеспечить эффективность тормозной системы.

4. Тормозные трубки

Тормозные трубки служат для передачи гидравлического давления от главного тормозного цилиндра к рабочим цилиндрам на колесах. Они должны быть герметичными и надежными, чтобы предотвратить утечку тормозной жидкости.

5. Рабочие цилиндры тормозных механизмов

Рабочие цилиндры на колесах преобразуют гидравлическое давление, поступающее от главного тормозного цилиндра по тормозным трубкам, в механическое давление, необходимое для сжатия тормозных колодок к тормозным дискам или барабанам.

6. Тормозные шланги

Тормозные шланги играют роль гибкого соединения между тормозными трубками и рабочими цилиндрами на колесах. Они позволяют колесам производить вибрацию и повороты без нарушения целостности тормозной системы.

Эти компоненты тормозной системы ВАЗ 2106 работают в согласованном взаимодействии, обеспечивая эффективное и безопасное торможение автомобиля.

Тормозные колодки

Тормозные колодки представляют собой составную часть тормозного механизма и устанавливаются на тормозные барабаны. Они создают трение и позволяют замедлять или останавливать движение автомобиля.

ВАЗ 2106 оснащена дисковыми тормозами на передних колесах и барабанными тормозами на задних колесах. Для каждого из этих типов тормозных механизмов используются соответствующие тормозные колодки.

Принцип работы тормозных колодок

Когда водитель нажимает на педаль тормоза, гидравлическая система передает сигнал на тормозные колодки. Тормозные колодки нажимаются против барабана или диска, что создает трение и останавливает вращение колеса.

Материал, из которого изготавливают тормозные колодки, обладает высокой термостойкостью и трением. Он должен обеспечивать эффективное торможение и долгий срок службы. Чаще всего для производства тормозных колодок применяется металлическая основа, на которую наносятся термостойкие накладки.

Замена тормозных колодок

Тормозные колодки имеют ограниченный ресурс и со временем требуют замены. Признаком необходимости замены может служить износ накладок тормозных колодок. Если толщина накладок доходит до минимального уровня, необходимо произвести замену, чтобы избежать поломки тормозной системы.

Замена тормозных колодок – процедура, которую лучше доверить профессионалам или провести в специализированном автосервисе. Неправильная установка или несоблюдение техники безопасности может привести к серьезным последствиям и авариям.

Важно правильно подобрать и использовать качественные тормозные колодки, чтобы обеспечить надежную и безопасную работу тормозной системы автомобиля ВАЗ 2106.

Диски и барабаны

Тормозная система ВАЗ 2106 представляет собой комбинированную систему, которая использует дисковые тормоза на передних колесах и барабанные тормоза на задних колесах. Это обеспечивает эффективное и надежное торможение автомобиля.

Диски

Диски тормозные на ВАЗ 2106 установлены на передних колесах и предназначены для передачи тормозного усилия на колодки тормозных механизмов. Они изготовлены из высокопрочного чугуна и имеют специальные ребра охлаждения для эффективного отвода тепла. Диски имеют специальную поверхность с пазами, в которых размещаются колодки.

Барабаны

Барабаны тормозные на ВАЗ 2106 установлены на задних колесах и выполняют функцию тормозного механизма в сочетании с тормозными колодками. Барабаны изготовлены из чугуна и имеют специальную внутреннюю поверхность, на которую натягиваются тормозные колодки. Они обеспечивают надежное и плавное торможение задних колес.

ВАЗ 2106 оборудована ручным тормозом, который действует на задние колеса. Рычаг ручного тормоза связан с тормозным механизмом задних колес через промежуточный трос. Поджимая рычаг, водитель увеличивает натяг троса и активирует тормозной механизм задних колес.

Тормозные цилиндры и суппорты

Тормозные цилиндры располагаются на колесных барабанах и имеют два важных элемента: главный цилиндр и рабочий цилиндр. Главный цилиндр соединяется с педалью тормоза и создает давление в системе тормозов, передавая его рабочему цилиндру. Рабочий цилиндр, в свою очередь, применяет это давление и перемещает тормозные колодки в сторону тормозного диска.

Суппорты располагаются на тормозных дисках и содержат два или четыре поршня. При нажатии на педаль тормоза, гидравлическая жидкость передается через трубки к суппортам, где поршни начинают двигаться, нажимая на тормозные колодки. Таким образом, давление гидравлической жидкости создает силу трения, необходимую для торможения автомобиля.

Тормозные цилиндры и суппорты являются критическими элементами тормозной системы и требуют постоянного технического обслуживания и контроля. Регулярная проверка состояния цилиндров и суппортов на наличие износа, трещин и других повреждений позволит обеспечить надежную и безопасную работу тормозной системы ВАЗ 2106.

Главный тормозной цилиндр

Устройство и принцип работы

Главный тормозной цилиндр представляет собой герметичный металлический бак, в котором помещен поршень. При нажатии на педаль тормоза, главный тормозной цилиндр создает гидравлическое давление, перемещая поршень вперед. Давление передается через трубопроводы к колесным цилиндрам, где происходит нажатие на тормозные колодки и остановка автомобиля.

Проверка и обслуживание

Главный тормозной цилиндр требует регулярной проверки и обслуживания. В случае обнаружения утечек тормозной жидкости, износа уплотнительных колец или неисправности поршня, цилиндр следует заменить. Также необходимо периодически проверять уровень тормозной жидкости в баке главного тормозного цилиндра и при необходимости доливать новую жидкость.

Тормозные шланги

Тормозные шланги изготавливаются из резинового материала, который обладает высокой прочностью и устойчивостью к воздействию тормозной жидкости и окружающей среды. Они имеют специальную армировку из металлической оплетки, которая обеспечивает дополнительную защиту от повреждений и обрывов.

Основная функция тормозных шлангов — обеспечение надежной передачи тормозного давления от главного тормозного цилиндра к тормозным механизмам колес. Они должны быть надежными и прочными, чтобы предотвратить утечку тормозной жидкости и обеспечить правильное давление в тормозной системе.

Тормозные шланги имеют определенный ресурс работы и с течением времени могут износиться или повредиться. При обнаружении каких-либо повреждений или утечек тормозной жидкости необходимо немедленно заменить шланги.

Преимущества тормозных шлангов	Недостатки тормозных шлангов
Гибкость и подвижность, что обеспечивает правильное функционирование тормозной системы	Возможность повреждения в результате механического воздействия или перегиба
Долговечность и надежность	Необходимость периодической проверки на наличие повреждений и утечек
Устойчивость к воздействию окружающей среды и тормозной жидкости

Регулятор тормозных усилий

Варианты установки регулятора тормозных усилий в тормозной системе ВАЗ 2106 могут отличаться в зависимости от года производства и комплектации автомобиля. По умолчанию регулятор обычно устанавливается между главным тормозным цилиндром и задними тормозными механизмами.

Основная функция регулятора тормозных усилий заключается в том, чтобы поддерживать правильное давление в системе тормозов задних колес, учитывая нагрузку на автомобиль и другие факторы. Регулятор осуществляет это путем изменения давления в гидравлической системе с помощью специального механизма.

Принцип работы регулятора тормозных усилий

Регулятор тормозных усилий работает на основе механического принципа. Он состоит из нескольких основных компонентов, включая пружину, плунжер и корпус с регулировочным винтом.

Когда автомобиль нагружен, пружина регулятора сжимается, в результате чего плунжер перемещается вниз и увеличивает давление в задней тормозной системе. Это позволяет обеспечить более эффективное торможение на задних колесах и предотвратить их блокировку.

Если автомобиль разгружается, пружина регулятора расширяется, плунжер перемещается вверх и снижает давление в задней тормозной системе. Это предотвращает перегрузку задних колес при торможении и способствует более стабильному управлению автомобилем.

Диагностика и ремонт регулятора тормозных усилий

При возникновении проблем с распределением тормозных усилий на колесах автомобиля ВАЗ 2106, регулятор тормозных усилий может потребоваться диагностика и ремонт.

Основные признаки неполадок в работе регулятора включают неравномерное торможение, блокировку колес во время торможения или неправильное функционирование системы антиблокировки тормозов (ABS).

Для диагностики и ремонта регулятора тормозных усилий рекомендуется обратиться к специалистам автосервиса или дилерскому центру ВАЗ. Они проведут необходимые испытания и выявят причину неполадки, а также предложат наиболее эффективные методы ремонта или замены регулятора.

Тормозная жидкость

Тормозная жидкость имеет специальные свойства, которые позволяют ей передавать давление в тормозной системе. Она не сжимается, обладает стабильными характеристиками при различных температурах и не стекает при длительном простое автомобиля.

ВАЗ 2106, как и большинство автомобилей, использует гидравлическую систему тормозов, для которой рекомендуется использовать тормозную жидкость согласно спецификации DOT-3 или DOT-4. Такие жидкости имеют достаточно высокую температуру кипения, что предотвращает образование пузырьков пара при сильном нагреве системы тормозов. Это значительно повышает эффективность тормозных механизмов и безопасность вождения.

Как проверить уровень тормозной жидкости?

Для проверки уровня тормозной жидкости необходимо открыть капот автомобиля. Расположение расширительного бачка с тормозной жидкостью может незначительно различаться в зависимости от конкретной модели ВАЗ 2106, но в большинстве случаев он находится возле главного тормозного цилиндра.

Внешний вид бачка может быть разным, но он имеет обычно прозрачные стенки, чтобы можно было заметить уровень жидкости. Уровень должен находиться между отметками Макс и Мин. Если уровень ниже отметки Мин, то следует добавить тормозную жидкость соответствующего типа до нужного уровня.

Как заменить тормозную жидкость?

Замена тормозной жидкости является регулярным процессом обслуживания тормозной системы автомобиля. Главным образом, это связано с ее способностью впитывать влагу из окружающей среды, что со временем может негативно повлиять на работу тормозных механизмов.

Рекомендуется проводить замену тормозной жидкости каждые 2 года или каждые 40 000-50 000 километров пробега. Этот процесс требует специального оборудования и навыков, поэтому лучше доверить его профессиональным автомеханикам.

Наименование	Спецификация
Тормозная жидкость DOT-3	FMVSS No. 116, SAE J1703
Тормозная жидкость DOT-4	FMVSS No. 116, SAE J1704

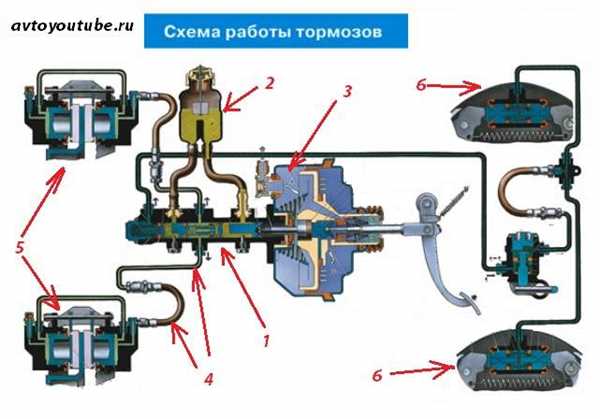

Диаграмма работы тормозной системы

Тормозная система в автомобиле ВАЗ 2106 представляет собой гидравлическую систему, состоящую из главного тормозного цилиндра, передних и задних тормозных механизмов, трубок и шлангов передачи тормозной жидкости.

Диаграмма работы тормозной системы начинается с нажатия на педаль тормоза водителем. Когда водитель нажимает на педаль тормоза, главный тормозной цилиндр преобразует механическую силу, приложенную водителем, в гидравлическое давление в тормозной жидкости.

Образовавшееся гидравлическое давление передается по трубкам и шлангам к передним и задним тормозным механизмам. На передних тормозных механизмах установлены двухпоршневые суппорты, а на задних — барабанные тормоза. Под давлением тормозной жидкости поршни суппорта или тормозные колодки в барабанах нажимают на тормозные диски или барабаны, создавая силу трения.

Сила трения между тормозными колодками и дисками или барабанами приводит к замедлению вращения колес автомобиля и его остановке. Чем сильнее нажата педаль тормоза, тем больше тормозная сила передается на колеса.

После отпускания педали тормоза, давление в тормозной системе снижается, и тормозная жидкость возвращается в главный тормозной цилиндр. Таким образом, тормозная система возвращается в исходное состояние готовности к следующему применению.

Диаграмма работы тормозной системы ВАЗ 2106 является важным инструментом для понимания принципа работы тормозной системы и помогает водителю контролировать и обслуживать систему для обеспечения безопасности на дороге.
