Распиновка модуля двери водителя автомобиля LADA Priora
Модуль двери водителя является одной из ключевых деталей автомобиля ВАЗ 2170 Приора. Это является неотъемлемой частью системы управления дверями и окнами и обеспечивает интеллектуальные функции, такие как автоматическое отпирание и запирание, центральная блокировка и обработка сигналов датчиков.
Основной целью модуля двери водителя является обеспечение комфортных условий для водителя и обеспечение безопасности при вождении. Он контролирует и управляет электроприводами стекол, центральной блокировкой, и другими функциями, такими как электрорегулируемые зеркала.

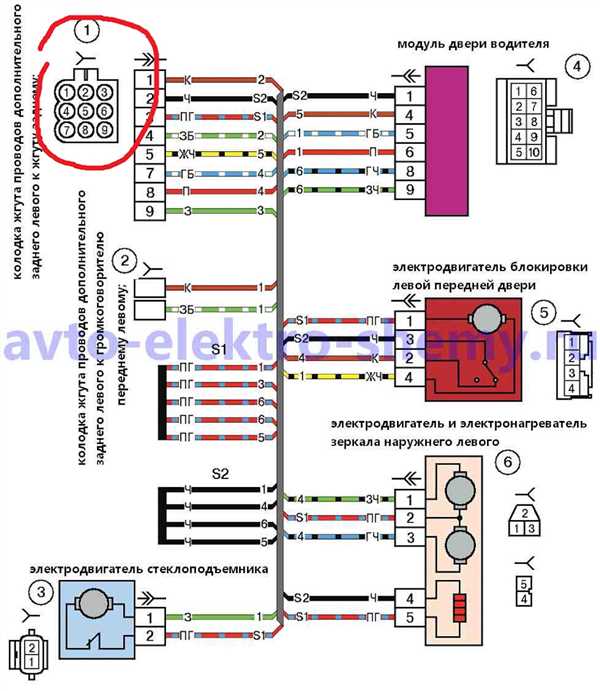

Распиновка и схема подключения модуля двери водителя на автомобиле Приора имеет свои особенности. Он состоит из разъемов, кабелей и контактов, которые соединяют модуль с остальными системами автомобиля. Неправильное подключение или повреждение распиновки может привести к неработоспособности системы управления дверьми и окнами, а также к возможным проблемам с безопасностью вождения.
Модуль двери водителя Приора: особенности и принцип работы
Основной задачей модуля двери водителя является обеспечение комфорта и безопасности водителя. Он позволяет управлять стеклоподъемником, открывать и закрывать дверь, а также настраивать зеркало для обеспечения лучшей обзорности на дороге. Также модуль осуществляет контроль за состоянием двери и передает информацию об этом на приборную панель автомобиля.
Модуль двери водителя состоит из нескольких компонентов:
| 1 | Разъем | Предназначен для подключения модуля к электрической системе автомобиля. |
| 2 | Микроконтроллер | Отвечает за управление работой всего модуля и обработку поступающих сигналов. |
| 3 | Указатель положения стеклоподъемника | Позволяет определить положение стеклоподъемника и передать эту информацию на приборную панель. |
| 4 | Кнопки управления | С помощью кнопок можно открыть и закрыть дверь, а также управлять стеклоподъемником и зеркалом. |
| 5 | Датчик состояния двери | Обнаруживает открытие и закрытие двери и передает информацию о состоянии на модуль. |
Принцип работы модуля двери водителя заключается в следующем:
- Водитель нажимает на кнопку управления, например, для открытия двери.
- Сигнал с кнопки передается на микроконтроллер модуля.
- Микроконтроллер обрабатывает сигнал и передает команду на соответствующий компонент (например, замок или стеклоподъемник).
- Компонент выполняет команду и возвращает информацию о выполнении на микроконтроллер.
- Микроконтроллер передает информацию на приборную панель и отображает соответствующее состояние двери (открыта или закрыта).
Таким образом, модуль двери водителя Приора играет важную роль в обеспечении комфорта и безопасности водителя. Он позволяет управлять электрооборудованием двери и контролировать ее состояние с помощью кнопок и индикаторов на приборной панели автомобиля.
Распиновка модуля двери водителя Приора: схема и подключение
| Клемма | Назначение |
|---|---|
| 1 | Питание (красный провод) |
| 2 | Земля (черный провод) |
| 3 | Сигнал от кнопки блокировки (замок двери) |
| 4 | Сигнал от кнопки разблокировки (замок двери) |
| 5 | Сигнал от кнопки открытия стекла (окно) |
| 6 | Сигнал от кнопки закрытия стекла (окно) |
| 7 | Сигнал от кнопки открытия зеркала (зеркало) |
| 8 | Сигнал от кнопки закрытия зеркала (зеркало) |
| 9 | Общий плюс двери (бело-синий провод) |
| 10 | Сигнал обратной связи (замок двери) |
| 11 | Сигнал обратной связи (окно) |
| 12 | Сигнал обратной связи (зеркало) |
Правильное подключение модуля двери водителя Приора осуществляется путем соединения соответствующих проводов к соответствующим клеммам. При этом необходимо быть внимательным и следить за правильным соответствием схемы подключения. При необходимости, можно воспользоваться схемой из руководства по эксплуатации автомобиля или обратиться к специалисту.
Разъем X2: подключение кнопки освещения салона
Разъем X2 на модуле двери водителя Приора предназначен для подключения кнопки освещения салона автомобиля. Правильное подключение данного разъема позволит активировать и деактивировать освещение салона посредством кнопки, что удобно при входе и выходе из автомобиля.
Для правильного подключения кнопки освещения салона к разъему X2 необходимо выполнить следующие шаги:
- Определите разъем X2 на модуле двери водителя Приора. Обычно он расположен сбоку или снизу от модуля и имеет 2 или 3 контакта.
- С помощью мультиметра определите контакты, соответствующие кнопке освещения салона. Обычно это контакты текущего и нулевого проводов, которые ведут к кнопке.
- Пользуясь схемой подключения или распиновкой разъема X2, выполните подключение проводов от кнопки освещения салона к соответствующим контактам разъема.
- Обратите внимание на правильность подключения проводов. Перепутанные провода могут привести к неправильной работе кнопки освещения салона.
- После подключения убедитесь в работоспособности кнопки освещения салона. Попробуйте включить и выключить освещение салона с помощью кнопки.
Правильное подключение кнопки освещения салона к разъему X2 на модуле двери водителя Приора позволит вам удобно управлять освещением автомобиля и создаст комфорт во время входа и выхода из него.
Разъем X3: подключение датчика открытия двери
Разъем X3 в модуле двери водителя Приора предназначен для подключения датчика открытия двери. Датчик открытия двери отвечает за определение состояния двери, дает сигнал модулю двери о ее открытии или закрытии.
На разъеме X3 доступно 6 контактов. В таблице ниже представлена распиновка разъема X3:
| Контакт | Наименование | Назначение |
|---|---|---|
| 1 | +12V | Питание датчика |
| 2 | Датчик | Сигнал датчика открытия двери |
| 3 | Земля | Общий провод для питания и сигнального провода |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
Для подключения датчика открытия двери необходимо соединить соответствующие контакты разъема X3 с контактами датчика с помощью проводов.
Обратите внимание: перед подключением датчика открытия двери убедитесь в правильности распиновки разъема X3 и совместимости датчика с модулем двери водителя Приора.

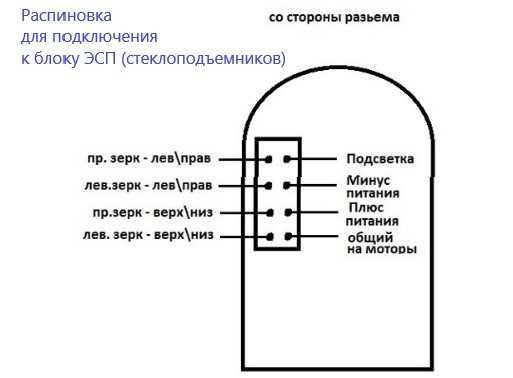

Разъем X4: подключение блока управления стеклоподъемниками
Разъем X4 предназначен для подключения блока управления стеклоподъемниками в модуле двери водителя автомобиля Приора. Этот разъем обеспечивает передачу сигналов между блоком управления и другими компонентами системы стеклоподъемников.
Схема подключения разъема X4 блока управления стеклоподъемниками:
Контакт 1: Подключение к питанию (+12V)
Контакт 2: Сигнал Окно открыто левого переднего стеклоподъемника
Контакт 3: Сигнал Окно открыто правого переднего стеклоподъемника
Контакт 4: Сигнал Окно открыто левого заднего стеклоподъемника
Контакт 5: Сигнал Окно открыто правого заднего стеклоподъемника
Контакт 6: Сигнал Окно закрыто левого переднего стеклоподъемника
Контакт 7: Сигнал Окно закрыто правого переднего стеклоподъемника
Контакт 8: Сигнал Окно закрыто левого заднего стеклоподъемника
Контакт 9: Сигнал Окно закрыто правого заднего стеклоподъемника
Контакт 10: Подключение к заземлению
Контакт 11: Сигнал Снижение окна левого стеклоподъемника
Контакт 12: Сигнал Подъем окна левого стеклоподъемника
Разъем X5: подключение блока управления замком двери
Таблица 1. Распиновка разъема X5:
| Контакт | Описание |
|---|---|
| 1 | Плюс питания от аккумулятора |
| 2 | Масса |
| 3 | Сигнал Открыть |
| 4 | Сигнал Закрыть |
| 5 | Сигнал Блокировка |
| 6 | Сигнал Разблокировка |
| 7 | Сигнал Состояние двери |
| 8 | Сигнал Ошибка |
Благодаря подключению блока управления замком двери к разъему X5 можно обеспечить полноценное функционирование системы замка двери, а также удаленное управление открыванием, закрыванием и блокировкой дверей автомобиля.
Разъем X6: подключение блока управления зеркалами
Разъем X6 предназначен для подключения блока управления зеркалами на модуле двери водителя автомобиля Приора. Этот разъем содержит 8 контактов, которые необходимо правильно подключить, чтобы обеспечить работоспособность блока управления зеркалами.
Распиновка разъема X6:
1. Контакт №1 — питание (12В) для блока управления зеркалами;
2. Контакт №2 — сигнал Заземление для блока управления зеркалами. Этот контакт позволяет зеркалам перестать функционировать, когда автомобиль находится в режиме заднего хода;
3. Контакт №3 — сигнал Опустить правое зеркало (вниз) для блока управления зеркалами;
4. Контакт №4 — сигнал Поднять правое зеркало (вверх) для блока управления зеркалами;
5. Контакт №5 — сигнал Опустить левое зеркало (вниз) для блока управления зеркалами;
6. Контакт №6 — сигнал Поднять левое зеркало (вверх) для блока управления зеркалами;
7. Контакт №7 — сигнал Переключатель горит для блока управления зеркалами. Этот сигнал позволяет определить, включено ли зеркало в данный момент;
8. Контакт №8 — сигнал Датчик рулевого колеса для блока управления зеркалами. Этот сигнал позволяет зеркалам автоматически менять свое положение в зависимости от поворота рулевого колеса.
Важно: При подключении разъема X6 необходимо соблюдать правильную полярность и расположение контактов. Неправильное подключение может привести к неработоспособности блока управления зеркалами и повреждению электрической цепи.
Мы рекомендуем доверить установку и подключение блока управления зеркалами профессиональному автомобильному электрику или обратиться в специализированный автосервис.
Разъем X7: подключение блока управления центральным замком
Разъем X7 на модуле двери водителя Приора предназначен для подключения блока управления центральным замком. С помощью этого разъема осуществляется передача сигналов между модулем двери и блоком управления.
Для подключения блока управления центральным замком необходимо выполнить следующие действия:
- Осуществите доступ к модулю двери водителя Приора.
- Обнаружьте разъем X7 на модуле двери. Для удобства разъем может быть обозначен соответствующей надписью.
- Произведите подключение блока управления центральным замком к разъему X7. Обратите внимание на правильную ориентацию разъема, чтобы исключить возможность неправильного подключения.
- Проверьте качество подключения и фиксацию разъема. Убедитесь, что все контакты блока управления центральным замком надежно соединены с соответствующими контактами разъема X7.
После выполнения всех вышеуказанных действий блок управления центральным замком будет готов к работе вместе с модулем двери водителя Приора.
Важно помнить, что при подключении блока управления центральным замком необходимо соблюдать все технические требования и рекомендации, указанные в инструкции по эксплуатации и монтажу.
Разъем X8: подключение блока управления стеклоподъемником задней двери
Разъем X8 предназначен для подключения блока управления стеклоподъемником задней двери автомобиля. Этот блок отвечает за управление подъемом и опусканием стекол задних дверей.
Разъем X8 имеет 6 контактов, обозначенных буквами и цифрами:
- Контакт А — питание (+12V) от аккумулятора автомобиля.
- Контакт В — питание (+12V) от блока предохранителей.
- Контакт С — сигнал от блока управления сетками стеклоподъемников.
- Контакт D — сигнал на открытие стеклоподъемника задней двери.
- Контакт Е — сигнал на закрытие стеклоподъемника задней двери.
- Контакт F — масса (заземление) блока управления.
Для подключения блока управления стеклоподъемником задней двери необходимо соединить соответствующие контакты разъема X8 с соответствующими контактами блока. При этом необходимо соблюдать правильную полярность питания и корректно подключить сигнальные кабели.
Схема подключения блока управления стеклоподъемником задней двери:
3. Подключите контакт С разъема X8 к соответствующему сигнальному кабелю от блока управления сетками стеклоподъемников.
4. Подключите контакт D разъема X8 к соответствующему сигнальному кабелю на открытие стеклоподъемника задней двери.
5. Подключите контакт Е разъема X8 к соответствующему сигнальному кабелю на закрытие стеклоподъемника задней двери.
6. Подключите контакт F разъема X8 к заземляющему проводу или массе автомобиля.
Правильное подключение разъема X8 позволит корректно управлять стеклоподъемником задней двери автомобиля через блок управления.
Разъем X9: подключение кнопки разблокировки дверей
Разъем X9 модуля двери водителя Приора предназначен для подключения кнопки разблокировки дверей автомобиля. Данная кнопка позволяет водителю разблокировать все двери автомобиля одновременно.
Схема подключения кнопки разблокировки дверей следующая:
- Контакт 1 разъема X9 соединяется с положительным проводом кнопки.
- Контакт 2 разъема X9 не используется.
- Контакт 3 разъема X9 подключается к нулевому проводу кнопки.
- Контакт 4 разъема X9 соединяется с лампой подсветки кнопки разблокировки дверей (если имеется).
При подключении кнопки разблокировки дверей необходимо соблюдать полярность: положительный провод подключается к контакту 1 разъема X9, а нулевой провод — к контакту 3.
При правильном подключении и работоспособности кнопки разблокировки дверей, при ее нажатии все двери автомобиля автоматически разблокируются.
Разъем X10: подключение блока управления подсветкой кнопок стеклоподъемников
Разъем X10 в модуле двери водителя Приора предназначен для подключения блока управления подсветкой кнопок стеклоподъемников. Разъем имеет 16 контактов и организован в виде двух 8-контактных рядов.
Схема подключения разъема X10:
| Контакт | Описание |
|---|---|
| 1 | Питание (+12V) |
| 2 | Питание (+12V) |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Управление подсветкой кнопки стеклоподъемника Вверх |
| 6 | Управление подсветкой кнопки стеклоподъемника Вниз |
| 7 | Управление подсветкой кнопки стеклоподъемника Окно |
| 8 | Управление подсветкой кнопки стеклоподъемника Зеркала |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Общий контакт (-) |
| 12 | Общий контакт (-) |
| 13 | Управление подсветкой кнопки стеклоподъемника Автоспуск |
| 14 | Управление подсветкой кнопки стеклоподъемника Блокировка |
| 15 | Не используется |
| 16 | Не используется |
Правильное подключение блока управления подсветкой кнопок стеклоподъемников позволит обеспечить нормальную работу системы и возможность комфортного управления стеклоподъемниками водителя.
Разъем X11: подключение блока управления охранной системой
Разъем X11 предназначен для подключения блока управления охранной системой автомобиля Приора. Он предоставляет возможность для передачи информации и управления различными функциями системы охраны.
Для правильного подключения блока управления охранной системой к разъему X11 необходимо соблюдать следующую схему:
| Номер контакта | Описание |
|---|---|
| 1 | + |
| 2 | — |
| 3 | OUT1 |
| 4 | IN1 |
| 5 | OUT2 |
| 6 | IN2 |
| 7 | OUT3 |
| 8 | IN3 |
| 9 | OUT4 |
| 10 | IN4 |
Примечание: контакты OUT1, OUT2, OUT3 и OUT4 предназначены для подключения дополнительных устройств, которые могут быть установлены в системе охраны. Контакты IN1, IN2, IN3 и IN4 предназначены для подключения датчиков и сигнализации, которые могут быть использованы для активации охранной системы автомобиля.
Разъем X12: подключение блока управления сигнализацией
Разъем X12 используется для подключения блока управления сигнализацией к модулю двери водителя автомобиля Приора. Данный разъем оснащен 8 контактами, которые обеспечивают передачу сигналов между блоком управления сигнализацией и модулем двери.
Ниже приведена схема распиновки разъема X12:
| Контакт | Назначение |
|---|---|
| 1 | Контакт 1 сигнализации |
| 2 | Контакт 2 сигнализации |
| 3 | Контакт 3 сигнализации |
| 4 | Контакт 4 сигнализации |
| 5 | Контакт 5 сигнализации |
| 6 | Контакт 6 сигнализации |
| 7 | Контакт 7 сигнализации |
| 8 | Контакт 8 сигнализации |
Для правильного подключения блока управления сигнализацией к модулю двери водителя необходимо соответствующим образом соединить контакты разъема X12 и соответствующие контакты блока управления сигнализацией. Схему подключения можно найти в руководстве по эксплуатации блока управления сигнализацией или обратиться к сервисному центру для консультации.
