Реле бензонасоса ВАЗ 2107 инжектор — где находится и какие признаки неисправности следует учесть?

ВАЗ 2107 – одна из самых популярных моделей автомобилей от российского автопроизводителя. Оснащенная инжекторной системой питания, она обладает рядом особенностей, которые делают ее надежной и удобной в использовании. Одной из ключевых составляющих системы является реле бензонасоса, которое отвечает за надлежащую работу данного устройства.

Местоположение реле бензонасоса ВАЗ 2107 инжектор отличается от модели с карбюратором. В инжекторной версии оно располагается в корпусе блока предохранителей, обычно находящемся под приборной панелью. Для доступа к реле необходимо снять защитную крышку, после чего можно проводить дальнейшие работы.

Особенности устройства реле бензонасоса ВАЗ 2107 инжектор обусловлены его функциональным назначением. Данное устройство отвечает за подачу электрической энергии на бензонасос, который отвечает за подачу топлива в систему инжектора. Реле работает по принципу открытия и закрытия контактов под действием электрического сигнала от системы управления двигателем.

Реле бензонасоса ВАЗ 2107 инжектор

Местоположение реле бензонасоса на ВАЗ 2107 инжектор – в блоке предохранителей, который находится в отсеке двигателя. Реле обычно имеет отличительный цвет и надпись, что облегчает его поиск.

Особенности устройства реле бензонасоса на ВАЗ 2107 инжектор состоят в его работе по принципу электромагнитного устройства. Когда ключ зажигания включен в положение запуск, реле активируется и делает контакт, позволяя току проходить от аккумулятора к бензонасосу. Когда ключ поворачивается в положение работа, реле переключается в другое положение, тем самым отключая подачу тока к бензонасосу.

Реле бензонасоса – это необходимое устройство, без которого работа системы подачи топлива в инжекционном двигателе ВАЗ 2107 невозможна. В случае неисправности реле, рекомендуется заменить его на новое аналогичное устройство, чтобы избежать возможных проблем с подачей топлива.

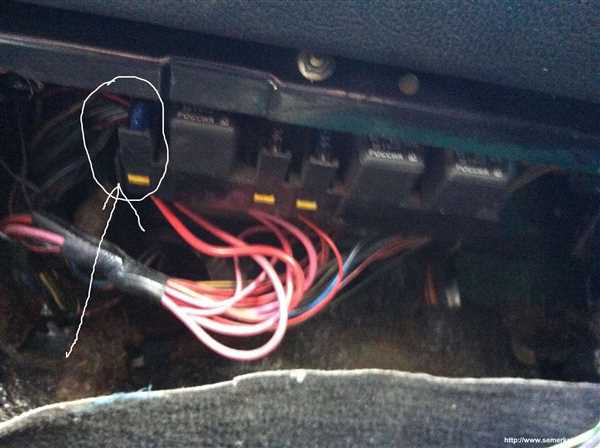

Местоположение реле бензонасоса

Реле бензонасоса на ВАЗ 2107 инжектор располагается в панели приборов, внутри автомобиля. Для доступа к реле необходимо открыть дверь водителя и снять панель приборов, расположенную под рулем.

После снятия панели приборов можно увидеть реле бензонасоса, которое представляет собой небольшое устройство с разъемами для подключения проводов. Оно обычно располагается на центральной части панели приборов, рядом со стеклоподъемниками или другими электрическими компонентами.

Реле бензонасоса является ключевым элементом системы питания автомобиля и отвечает за подачу электрического тока на бензонасос при запуске двигателя. Оно активируется при повороте ключа зажигания в положение Асс, а затем передает электрический сигнал на бензонасос, что позволяет ему работать и обеспечивать подачу топлива в двигатель.

При возникновении проблем с подачей топлива или признаках неисправности системы питания, реле бензонасоса может потребоваться проверка или замена. Для этого необходимо воспользоваться инструкцией по эксплуатации автомобиля или проконсультироваться с квалифицированным автомастером.

Устройство реле бензонасоса

Реле бензонасоса представляет собой электромеханическое устройство, предназначенное для управления работой бензонасоса в инжекторных системах автомобилей ВАЗ 2107. Оно играет важную роль в обеспечении нормальной подачи топлива в систему впрыска.

Устройство реле бензонасоса состоит из нескольких основных элементов:

• катушки с электромагнитом;
• контактных групп;
• реле нажатия насоса.

Катушка с электромагнитом занимает центральное место в реле, так как она отвечает за создание электромагнитного поля, которое активирует работу реле. Когда катушка подключается к источнику питания, в ней возникает электрический ток, который вызывает магнитное поле. Благодаря этому полю создается притяжение контактных групп, что приводит к их соприкосновению.

Реле нажатия насоса представляет собой пружинящий механизм, который при нажатии позволяет подаче топлива от бензонасоса впрыскиваться в систему. Когда катушка с электромагнитом создает магнитное поле и притягивает контактные группы реле, они соприкасаются и замыкают электрическую цепь, позволяя бензонасосу работать и подавать топливо.

Устройство реле бензонасоса обеспечивает эффективное и надежное управление подачей топлива в систему впрыска. Благодаря простому, но эффективному механизму, реле гарантирует безопасную работу бензонасоса и предотвращает возможные сбои в системе топливоподачи.

Основные функции реле бензонасоса

1. Включение и выключение бензонасоса. Реле бензонасоса отвечает за подачу питания на бензонасос, при необходимости включая его для обеспечения подачи топлива в систему.
2. Контроль напряжения. Реле бензонасоса следит за напряжением в системе, чтобы избежать перегрузок и обеспечить стабильную работу бензонасоса.
3. Защита от повреждений. Реле бензонасоса обладает функцией защиты от повреждений, например, при коротком замыкании или перегрузке. Оно может автоматически отключить питание бензонасоса, чтобы предотвратить его поломку.
4. Контроль времени работы. Реле бензонасоса может следить за временем работы бензонасоса и отключить его, если он работает слишком долго, что может указывать на проблемы в системе или неисправность бензонасоса.

Благодаря этим функциям реле бензонасоса обеспечивает надежную и безопасную работу бензонасоса в автомобиле ВАЗ 2107 и важен для поддержания нормального функционирования всей системы подачи топлива.

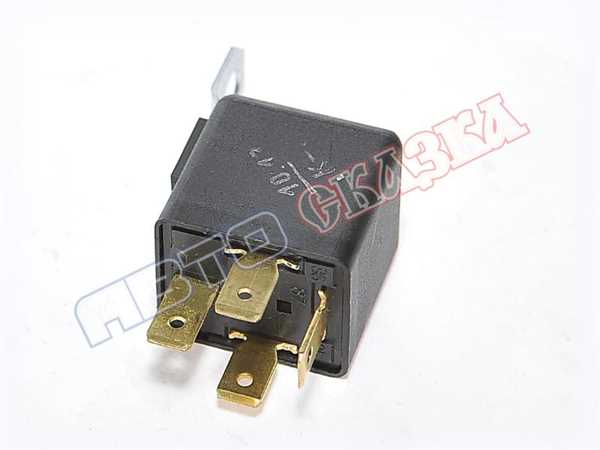

Принцип работы реле бензонасоса

Основная задача реле бензонасоса — переключать токовое питание насоса во время работы двигателя и при его остановке. Когда двигатель включен, реле получает сигнал от системы впрыска топлива и активирует бензонасос для подачи топлива в дозаторы. При остановке двигателя или при отсутствии необходимости подачи топлива, реле отключает питание насоса.

Особенностью реле бензонасоса ВАЗ 2107 является наличие электромагнитного привода, который управляет его работой. Когда на реле поступает сигнал о необходимости работы бензонасоса, электромагнит привода притягивает контакты, разрывая цепь питания насоса и позволяя ему работать. При отсутствии сигнала реле возвращает контакты в исходное положение, закрывая цепь питания и отключая насос.

Реле бензонасоса и его роль в системе питания

Реле бензонасоса играет важную роль в системе питания автомобиля, особенно в автомобилях с инжекторным двигателем. Оно отвечает за активацию и отключение бензонасоса, что позволяет поддерживать оптимальный уровень давления топлива для работы двигателя.

Устройство реле бензонасоса простое и надежное. Оно состоит из электромагнитного коммутатора, который включается при подаче напряжения на вход и активирует бензонасос. Когда напряжение прекращается, реле отключается и бензонасос останавливается.

Основная функция реле бензонасоса — предотвращение перегрузки электрической цепи и защита бензонасоса от повреждений при его неправильной работе или превышении давления. Если давление топлива в системе достигает предельного значения, реле отключает бензонасос, чтобы избежать его повреждений и возможных аварийных ситуаций.

Необходимо отметить, что реле бензонасоса является важным компонентом системы питания и должно быть исправно. В случае неисправности реле, бензонасос может работать неправильно или вообще не работать, что приведет к проблемам с запуском и работой двигателя.

Проверять именно реле бензонасоса можно, используя мультиметр или с помощью специального оборудования. Если реле не активируется при подаче напряжения, то оно, вероятнее всего, неисправно и требует замены.

Важно помнить, что реле бензонасоса является уязвимым узлом системы питания и может выходить из строя в результате неисправностей в электрической цепи, перегрузки, попадания влаги или других факторов. Регулярная проверка и замена реле в случае необходимости помогут избежать серьезных проблем с системой питания и обеспечить надежную работу автомобиля.

Итак, реле бензонасоса выполняет важную функцию в системе питания автомобиля, контролируя работу бензонасоса и обеспечивая подачу оптимального уровня топлива. Регулярная проверка и замена реле помогут поддерживать надежность и эффективность работы всей системы питания.

Симптомы неисправности реле бензонасоса

Неисправность реле бензонасоса может проявляться различными способами. Вот несколько типичных симптомов, которые могут указывать на проблему с реле:

• Невозможность запустить двигатель: если реле бензонасоса не функционирует правильно, то бензонасос не будет получать электрическую энергию из батареи, что приведет к невозможности запуска двигателя.
• Проблемы с подачей топлива: если реле отключается или работает нестабильно, то бензонасос может временно прекращать подачу топлива, что вызывает неправильную работу двигателя или его полную остановку.
• Шум и вибрация в месте расположения реле: дефектное реле может издавать странные звуки, такие как щелчки или жужжание, а также вызывать вибрацию в окрестностях своего места установки.
• Повышенный расход топлива: если реле неисправно и постоянно срабатывает или отключается, то бензонасос будет работать неправильно, что может привести к повышенному расходу топлива.
• Долгий запуск двигателя: если реле имеет проблемы с контактами или электрическими соединениями, то бензонасос может не получать достаточно энергии для быстрого запуска двигателя, вызывая его задержку.

Если вы наблюдаете хотя бы один из этих симптомов, рекомендуется обратиться к специалисту для проведения диагностики и замены неисправного реле бензонасоса.

Проверка работы реле бензонасоса

Для проверки работы реле бензонасоса необходимо выполнить следующие шаги:

1. Подготовка к проверке: Откройте капот и найдите реле бензонасоса. Обычно оно располагается в разъеме блока предохранителей под капотом или в салоне автомобиля. Проверьте целостность и надежность подключения разъема реле.
2. Проверка напряжения: Во время работы двигателя снимите защитный колпачок с реле бензонасоса с помощью отвертки. С помощью мультиметра измерьте напряжение на контактах реле. Оно должно быть равно напряжению в бортовой сети автомобиля (обычно 12 Вольт). Если напряжение отсутствует или значительно ниже нормы, возможно, проблема связана с проводкой или блоком предохранителей.
3. Проверка коммутации: При наличии напряжения на контактах реле бензонасоса, проверьте коммутацию его контактов. Для этого сняв реле, аккуратно нажмите его контакты, чтобы убедиться в их надежности и исправности. Также проверьте контакты розетки реле и разъема блока предохранителей на наличие коррозии или окисления.
4. Проверка срабатывания: Для проверки срабатывания реле бензонасоса можно использовать испытательную лампу. Подключите лампу к контактам реле и запустите двигатель. Если реле работает исправно, лампа будет загораться и гаснуть в моменты срабатывания бензонасоса. Если лампа не загорается или горит постоянно, возможно, реле неисправно и требует замены.

Проверка работы реле бензонасоса позволяет своевременно выявить проблемы с его работой и предотвратить возможные поломки системы подачи топлива инжекторного двигателя ВАЗ 2107. Рекомендуется проверять работу реле бензонасоса периодически, особенно перед дальней поездкой.

Замена реле бензонасоса на ВАЗ 2107 инжекторе

Время от времени может возникнуть необходимость заменить реле бензонасоса на ВАЗ 2107 инжекторе. Это может произойти, если реле вышло из строя или передача сигнала прерывается. Замена реле – достаточно простая процедура, которую можно выполнить самостоятельно.

1. Подготовка к замене

Перед заменой необходимо убедиться, что причина неисправности действительно связана с реле бензонасоса. Для этого можно проверить напряжение на выходе реле с помощью тестера или осциллографа.

Также перед заменой реле рекомендуется проверить состояние электрических соединений и проводов, что может помочь выявить другие потенциальные проблемы.

2. Замена реле

Для замены реле бензонасоса необходимо выполнить следующие действия:

1. Отключить проводку от аккумуляторной батареи, чтобы исключить возможность короткого замыкания.
2. Отсоединить штекер от реле бензонасоса.
3. С помощью отвертки или специального инструмента снять крепления реле.
4. Установить новое реле, убедившись, что оно надежно закреплено.
5. Подключить штекер к новому реле.
6. Проверить работу системы питания, включив зажигание и слушая звук бензонасоса.

После замены реле бензонасоса необходимо также проверить его работоспособность с помощью тестера или осциллографа.

Замена реле бензонасоса на ВАЗ 2107 инжекторе может быть необходима при возникновении проблем с питанием топлива. Следуя указанным выше инструкциям, можно легко выполнить данную процедуру самостоятельно.

Рекомендации по эксплуатации реле бензонасоса

Выбор качественного реле

При покупке нового реле бензонасоса необходимо обращать внимание на его качество. Оптимальным вариантом будет приобретение оригинального реле от производителя автомобиля или качественной заменой от известных производителей автозапчастей. Такие реле обеспечивают более длительный срок службы и надежную работу в условиях эксплуатации.

Правильная установка и подключение

При установке нового реле или замене существующего необходимо следовать инструкции, предоставленной производителем автомобиля или реле. Важно правильно подключить провода и установить реле на своё место. Неправильная установка может привести к нормальной работе бензонасоса, а также к повреждению реле.

Важно: перед установкой реле необходимо отключить аккумулятор и снять клеммы с бортовой сети автомобиля для предотвращения короткого замыкания и повреждения электроники.

Поддержка режима работы

Для предотвращения перегрузки и поломки реле бензонасоса необходимо соблюдать режим работы системы питания. Не рекомендуется работать с бензиновым насосом в состоянии низкого уровня топлива, так как это может вызвать его износ и перегрев реле. Также необходимо следить за состоянием топливного фильтра и регулярно менять его, чтобы предотвратить засорение и увеличение нагрузки на реле. Кроме того, рекомендуется регулярно проверять состояние проводов и контактов на наличие окисления и повреждений.

Соблюдение этих рекомендаций поможет продлить срок службы реле бензонасоса и обеспечить его надежную работу в системе питания автомобиля ВАЗ 2107.

Аналоги и совместимость реле бензонасоса для ВАЗ 2107 инжектора

Аналоги реле бензонасоса для ВАЗ 2107 инжектора

На рынке существует несколько аналогов реле бензонасоса для ВАЗ 2107 инжектора, которые имеют совместимость со штатными компонентами автомобиля. Одним из таких аналогов является реле бензонасоса от производителя Россия. Оно имеет аналогичные характеристики и габариты, что позволяет установить его вместо штатного реле без проблем.

Также, существуют аналоги от других производителей, например, Беру и 4MAX. Они также обладают совместимостью с ВАЗ 2107 инжектора и способны надежно обеспечивать работу бензонасоса.

Совместимость реле бензонасоса для ВАЗ 2107 инжектора

При выборе реле бензонасоса для ВАЗ 2107 инжектора, следует обратить внимание на его совместимость с моделью и годом выпуска автомобиля. Штатное реле обычно имеет маркировку 2107-3724030, и для замены рекомендуется выбирать аналоги с такой же маркировкой.

Также необходимо учитывать электрические характеристики реле, такие как напряжение и максимальный ток, чтобы они соответствовали требованиям автомобиля. Важно отметить, что неправильное реле может привести к нестабильной работе системы питания и повреждению бензонасоса.

В случае замены реле бензонасоса рекомендуется обратиться к специалистам или консультантам в магазинах автозапчастей, чтобы получить более подробную информацию о совместимости и выбрать подходящий вариант для ВАЗ 2107 инжектора.
